वेफर-प्रकार जडान बन्धन को एक विधि होभल्भहरू(विशेष गरीपुतली भल्भहरू, वाल्व जाँच गर्नुहोस्, आदि) लामो बोल्ट प्रयोग गरेर पाइप flanges बीच। यसको परिभाषित विशेषता हो: भल्भको आफ्नै अभिन्न flanges छैन; यसको सट्टा, बीचमा भल्भ सुरक्षित गर्न लामो बोल्टहरू दुई पाइपको फ्ल्याङ्गहरूबाट गुजर्छन्।
स्पेस सेभिङ: वेफर भल्भको लम्बाइ (फेस-टु-फेस डाइमेन्सन) फ्ल्याङ्ग भल्भको 1/3 देखि 1/4 हुन्छ।
लागत कटौती: भल्भ शरीरमा दुई अभिन्न flanges को फोर्जिंग / मेशिन हटाउँछ।
हल्का वजन: म्यानुअल रूपमा लिफ्टिङ उपकरणहरू बिना ह्यान्डल गर्न सकिन्छ, विशेष गरी ठूला व्यासहरूको लागि (जस्तै, DN200 र माथि)।
स्वतन्त्र रूपमा हटाउन सकिँदैन: एक वेफर भल्भ प्रतिस्थापन गर्न, दुवै पाइप flanges विच्छेदन हुनुपर्छ (अर्थात, पाइप अलग सारिनुपर्छ)। तसर्थ, यो पाइप डेड-एन्ड वा जहाँ मात्र एक छेउमा पहुँचयोग्य छ त्यहाँ प्रयोग गर्न सकिँदैन।
राम्रो पङ्क्तिबद्धता चाहिन्छ: मिसाइलाइन गरिएको पाइप फ्ल्याङ्गहरूले भल्भलाई ट्विस्ट गर्न सक्छ र सील विफलताको कारण बनाउँछ।
धेरै उच्च दबाबको लागि होइन: सामान्यतया कम देखि मध्यम दबाबमा प्रयोग गरिन्छ (≤ PN40 / कक्षा 300); अल्ट्रा-उच्च दबावले भल्भको शरीरलाई विकृत गर्न सक्छ।

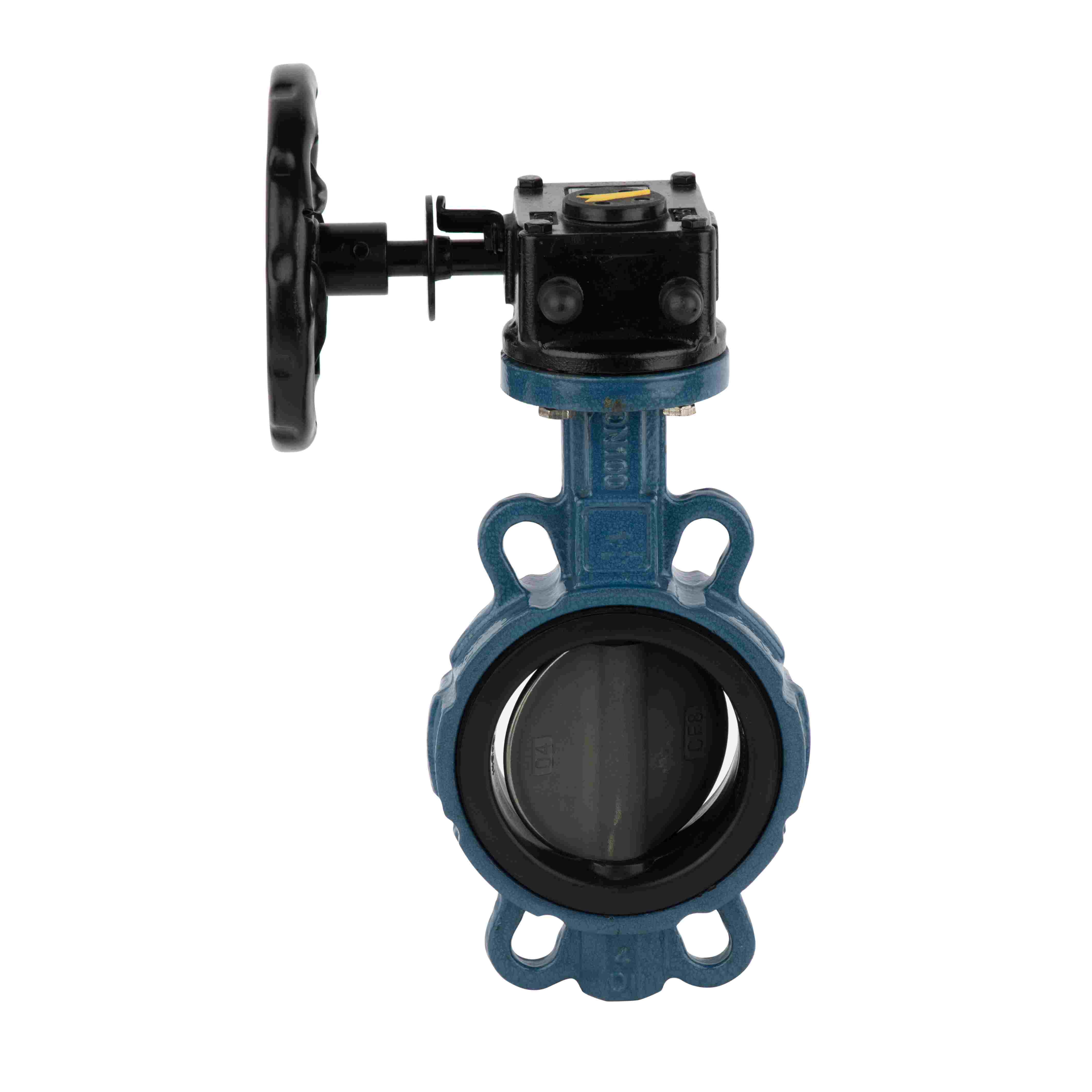

वेफर बटरफ्लाइ भल्भहरू: पानी उपचार, HVAC, अग्नि सुरक्षा प्रणाली - कम लागत र सजिलो स्थापनाको कारण सामान्य।
Wafer check valves: Prevent backflow; स्विङ चेक भल्भ भन्दा धेरै छोटो, सीधा flanges बीच clamped।
वेफर लाइन भल्भ: जंग-प्रतिरोधी अनुप्रयोगहरू।
बोल्ट लम्बाइ सटीक रूपमा गणना गर्नुपर्छ:
२ × पाइप फ्ल्यान्ज मोटाई + भल्भ फेस-टु-फेस लम्बाइ + २ × ग्यास्केट मोटाई + २ × नट उचाइ
उपयुक्त पाइप फ्ल्यान्ज मापदण्डहरू (जस्तै, GB/T 9119, HG/T 20592) सँग उपयुक्त वेफर जडान मानकहरू (जस्तै, EN 593, API 609, GB/T 12238) प्रयोग गर्नुहोस्।
असमान क्ल्याम्पिङबाट बच्नको लागि पनि बोल्ट टर्क लागू गर्नुहोस्, जसले डिस्क बाइन्डिङ (बटरफ्लाइ भल्भसँग सामान्य समस्या) निम्त्याउन सक्छ।
Wafer-type हल्का तौल, कम लागत, र द्रुत स्थापनाको उद्देश्यले जडान डिजाइन हो। यसले अनिवार्य रूपमा भल्भलाई दुई पाइप फ्ल्याङ्गहरू बीचको "क्लम्प्ड कम्पोनेन्ट" को रूपमा व्यवहार गर्दछ। चयनले दबाव मूल्याङ्कन, मर्मतसम्भार पहुँच, र हटाउने आवृत्तिलाई विचार गर्नुपर्छ।
