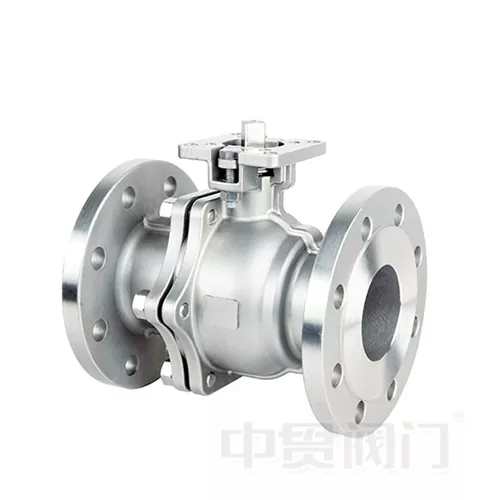

ASME मानक Flange उच्च प्लेटफर्म स्टेनलेस स्टील बल भल्भ

ASME मानक फ्ल्यान्ज उच्च प्लेटफर्म स्टेनलेस स्टील बल भल्भ एक व्यावसायिक-ग्रेड औद्योगिक भल्भ हो जुन संक्षारक मिडिया, उच्च तापमान / उच्च दबाव अवस्थाहरू, र तरल नियन्त्रण प्रणालीहरूमा कडा सील आवश्यकताहरू ह्यान्डल गर्न इन्जिनियर गरिएको छ।

पाइपिङ प्रणालीमा सुरक्षित र भरपर्दो जडान सुनिश्चित गर्न भल्भ बडी र सबै भिजेका भागहरू प्रीमियम स्टेनलेस स्टील (CF8 / CF8M / CF3M उपलब्ध), ASME B16.5 मानक फ्ल्याङ्गहरूसँग मिलेर बनाइएका छन्। परम्परागत बल भल्भ संग तुलना, अद्वितीयएकीकृत उच्च प्लेटफार्म डिजाइनअतिरिक्त कोष्ठक बिना वायवीय, इलेक्ट्रिक, वा इलेक्ट्रो-हाइड्रोलिक एक्चुएटरहरूको द्रुत स्थापना गर्न अनुमति दिँदै, भल्भ बडीको माथि सिधै मानकीकृत ISO 5211 माउन्टिङ प्याड सुविधा दिन्छ।

को मुख्य उत्पादनहरु मध्ये एक को रूपमाZhongguan भल्भ, यो बल भल्भ व्यापक रूपमा तेल र ग्यास प्रसारण, रासायनिक रिएक्टर प्रणाली, खाना-ग्रेड सेनेटरी लाइनहरू, औषधि शुद्ध पानी प्रणाली, समुद्री पानी डिसेलिनेशन, र समुद्री गिट्टी प्रणालीहरूमा प्रयोग गरिएको छ। उत्कृष्ट जंग प्रतिरोध, बबल-टाइट शून्य-रिसाव सील, र आगो-सुरक्षित डिजाइनको साथ, यसले मर्मत आवृत्ति र स्वामित्वको कुल लागतलाई उल्लेखनीय रूपमा घटाउँदै दीर्घकालीन स्थिर सञ्चालन प्रदान गर्दछ।

मुख्य प्राविधिक लाभहरू

1. उत्कृष्ट जंग र उच्च-तापमान प्रतिरोध

• सामग्री विकल्पहरू: CF8 / CF8M (304 / 316 स्टेनलेस स्टील) वा उच्च-ग्रेड CF3M (316L) बाट बनेको भल्भ बडी र बल। अनुकूलित निकल, क्रोमियम, र मोलिब्डेनम सामग्रीले सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, क्षारीय समाधान, नुन स्प्रे, र विभिन्न जैविक विलायकहरूको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ।
• तापमान दायरा: -29°C देखि +250°C (उच्च-तापमान प्याकिङ विकल्पहरूको साथ +350°C सम्म विस्तार गर्न सकिने) को लागि उपयुक्त। स्टीम लाइनहरू, तातो तेल प्रणालीहरू, र अन्य उच्च-तापमान अनुप्रयोगहरूमा सील विफलता वा शरीर विरूपण बिना विश्वसनीय रूपमा प्रदर्शन गर्दछ।
• मिल्दो मिडिया: कच्चा तेल, प्राकृतिक ग्यास, एसिड/क्षार समाधान, समुद्री पानी, फार्मास्यूटिकल सॉल्भेन्ट्स, खाद्य सामग्री, क्लोरीन युक्त मिडिया, आदि।

2. बबल-टाइट शून्य चुहावट + फायर-सेफ डिजाइन

• रिसाव रेटिंग: ISO 5208 कक्षा VI (बबल-टाइट) मा परीक्षण गरिएको - मूल्याङ्कन गरिएको दबाबमा कुनै देखिने रिसाव छैन। विषाक्त, ज्वलनशील, वा उच्च-मान मिडियाको लागि आदर्श।
• आगो-सुरक्षित संरचना: बल र सीट बीचको धातु-बाट-धातु माध्यमिक सील सतह। सफ्ट सीट बर्नआउट पछि पनि, भल्भले API 607 ​​/ ISO 10497 फायर-सेफ मानकहरू पूरा गर्दै आधारभूत बन्द-अफ कायम राख्छ।
• एन्टि-स्टेटिक डिजाइन: स्टेम र बल बीचको एन्टि-स्टेटिक स्प्रिङले भरपर्दो चार्ज डिसिपेसन सुनिश्चित गर्दछ, स्थिर निर्माणबाट विस्फोट जोखिमहरू हटाउँछ।

3. एकीकृत उच्च-प्लेटफर्म संरचना - 5 मिनेटमा एक्चुएटर माउन्टिङ

• इन्टरफेस मानक: उच्च प्लेटफर्म ISO 5211 अनुरूप छ, वायवीय र इलेक्ट्रिक एक्चुएटरहरूको प्रमुख ब्रान्डहरूसँग प्रत्यक्ष मेल खान्छ — कुनै अनुकूलन एडाप्टर प्लेटहरू वा कोष्ठकहरू आवश्यक पर्दैन।
• स्थापना दक्षता: अन-साइट एक्चुएटर माउन्ट गर्न केवल बोल्टिंग + स्टेम युग्मन चाहिन्छ। परम्परागत कोष्ठक-माउन्ट भल्भको तुलनामा स्थापना समयको २/३ बचत गरी एक व्यक्तिले ५ मिनेट भित्र काम पूरा गर्न सक्छ।
• परिचालन स्थिरता: एकीकृत प्लेटफर्मले एक्चुएटर र स्टेम बीचको प्रसारण दूरी छोटो पार्छ, प्रतिक्रिया घटाउँछ र चक्र जीवन र स्थिति प्रतिक्रिया शुद्धता सुधार गर्दछ।

4. कम प्रवाह प्रतिरोध र उच्च Cv मूल्य - ऊर्जा बचत

• फ्लो पथ डिजाइन: चिकनी आन्तरिक रूपरेखाको साथ पूर्ण-बोर वा मानक-बोर डिजाइनले दबाब घटाउन कम गर्छ। पूर्ण-बोर मोडेलहरूले मूल प्रणाली प्रवाह विशेषताहरू संरक्षण गर्दै, समान आकारको पाइपसँग लगभग समान Cv मान प्रदान गर्दछ।
• ऊर्जा बचत: कम प्रवाह प्रतिरोध भनेको कम पम्पिङ ऊर्जा खपत हो। रासायनिक वा पानी प्रशोधन प्लान्टहरूमा 24/7 निरन्तर सञ्चालनको लागि, वार्षिक बिजुली बचत पर्याप्त हुन सक्छ।

5. बहु-स्तर चुहावट रोकथाम र लामो सेवा जीवन

• स्टेम सीलिङ: स्प्रिङ-लोड गरिएको प्रि-टेन्सनको साथ V-ring PTFE प्याकिङले स्वचालित रूपमा पहिरनको लागि क्षतिपूर्ति दिन्छ - कुनै बारम्बार ग्रन्थी कस्नु आवश्यक पर्दैन।
• बल सपोर्ट: सेल्फ-लुब्रिकेटिङ बुशिङ्सको साथ फ्लोटिंग वा ट्रुनियन-माउन्ट गरिएको बल डिजाइन (आकारमा निर्भर गर्दै) ले टर्क कम गर्छ र साइकल लाइफ विस्तार गर्छ। प्रति GB/T १२२३७> ५०,००० स्विचिङ साइकलमा परीक्षण गरियो।

विशिष्ट अनुप्रयोग र उद्योगहरू

सजिलो स्थापना र कम रखरखाव

• Flange जडान: ASME B16.5 (Class 150 / 300 / 600) को पालना गर्दछ। मानक पाइप फ्ल्याङ्गहरूमा सीधा फिट - कुनै अनुकूलन परिमार्जन आवश्यक छैन।
• द्रुत विघटन: एक्चुएटर सिधै प्लेटफर्ममा बोल्ट। म्यानुअल आपतकालीन सञ्चालन वा निरीक्षणको लागि एक्ट्युएटर हटाउनाले भल्भ बडी वा पाइपिङ जडानलाई असर गर्दैन।
• इन-लाइन मर्मत: चयन मोडेलहरूले इन-लाइन विघटन समर्थन गर्दछ (विशिष्ट डिजाइन जाँच गर्नुहोस्) — पाइपलाइनबाट सम्पूर्ण भल्भ नहटाई सिट वा सिलहरू बदल्नुहोस्, उल्लेखनीय रूपमा डाउनटाइम घटाउनुहोस्।
• मर्मत अन्तराल: सामान्य अवस्थामा, प्रत्येक 12 महिनामा प्याकिङ सील र अपरेटिङ टर्क निरीक्षण गर्नुहोस्। मिडिया र चक्र आवृत्तिको आधारमा वास्तविक सेवा जीवन 5 वर्ष भन्दा बढी हुन सक्छ।

प्राविधिक विनिर्देशहरू

उपलब्ध विकल्पहरू

• एक्चुएटर प्रकार: म्यानुअल वर्म गियर / एकल / दोहोरो अभिनय वायवीय / इलेक्ट्रिक (24V/110V/220V/380V) / इलेक्ट्रो-हाइड्रोलिक
• सिट सामग्री: PTFE / RPTFE / PEEK / धातु कडा सील
• बल उपचार: मिरर पॉलिश / नाइट्राइड हार्डनिंग / टंगस्टन कार्बाइड कोटिंग
• विशेष विकल्पहरू: लक गर्ने उपकरण / पर्ज पोर्ट / विस्तारित स्टेम / इन्सुलेशन ज्याकेट

Zhongguan भल्भ किन छान्नुहोस्?

• निर्माण मानकहरू: ASME, API, ISO, GB/T मापदण्डहरूसँग कडा अनुपालन। सामाग्री प्रमाणपत्रहरू, दबाव परीक्षण रिपोर्टहरू, र आगो-सुरक्षित प्रमाणपत्रहरू उपलब्ध छन्।
• गुणस्तर आश्वासन: 100% कारखाना दबाव परीक्षण + सील परीक्षण। प्रत्येक भल्भ निर्दिष्ट प्यारामिटरहरू पूरा गर्न ग्यारेन्टी छ।
• द्रुत प्रतिक्रिया: मानक स्टक उत्पादनहरू 24 घण्टा भित्र पठाइयो। गैर-मानक / अनुकूलन आदेशहरू 2-4 हप्तामा डेलिभर गरियो।
• प्राविधिक समर्थन: साइजिङ गणना र स्थापना निर्देशन देखि बिक्री पछि मर्मत पूरा सेवा।
