वेफर-प्रकार जडान के हो? (1)

वेफर-प्रकार जडान भल्भहरू (विशेष गरीपुतली भल्भहरू,वाल्व जाँच गर्नुहोस्, आदि) लामो बोल्ट प्रयोग गरेर पाइप flanges बीच। यसको परिभाषित विशेषता हो: भल्भको आफ्नै अभिन्न flanges छैन; यसको सट्टा, बीचमा भल्भ सुरक्षित गर्न लामो बोल्टहरू दुई पाइपको फ्ल्याङ्गहरूबाट गुजर्छन्।

1. निर्माण

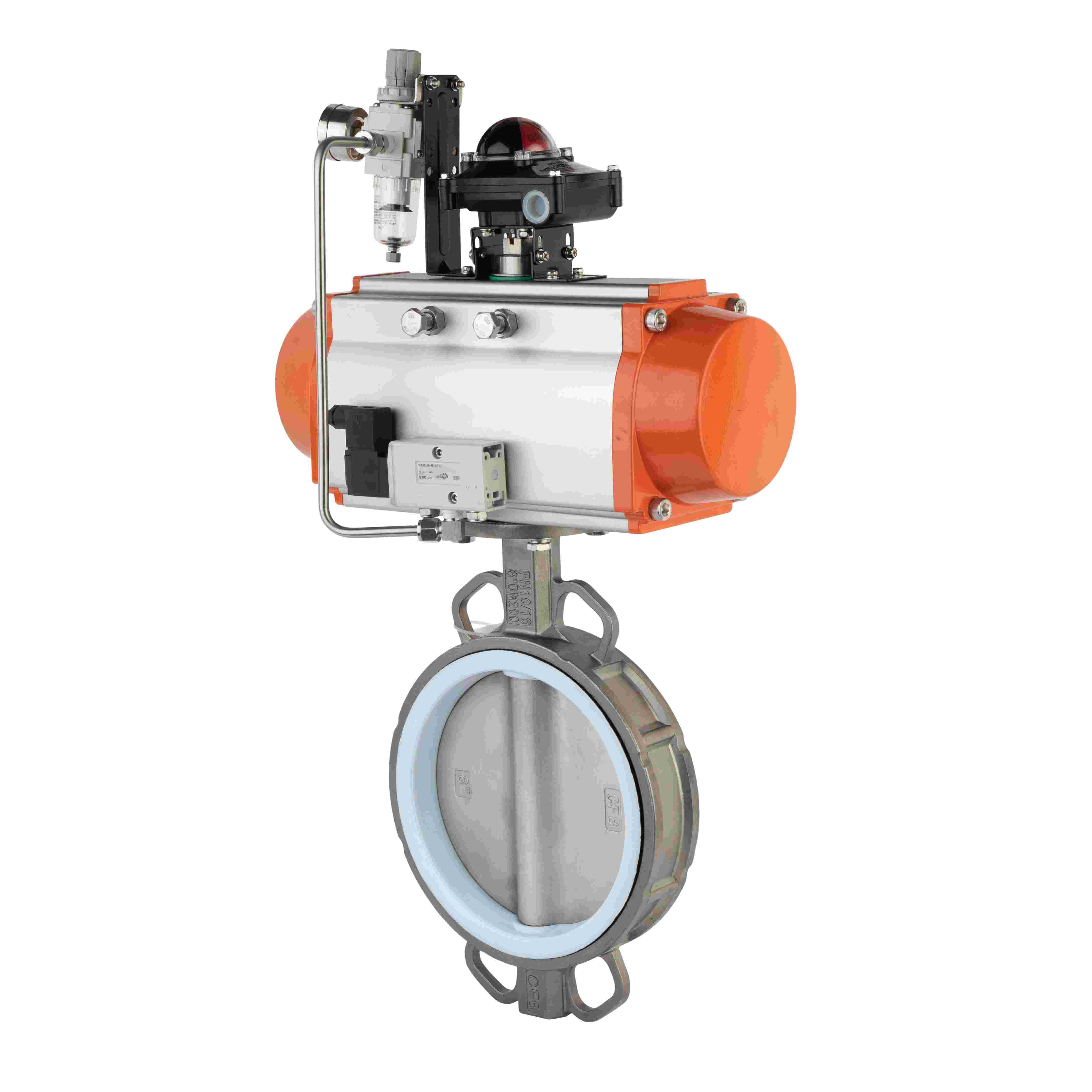

भल्भ: भल्भ बडीमा कुनै फ्ल्यान्ज बोल्ट प्वालहरू छैनन्, केवल एक चिल्लो पत्ता लगाउने अनुहार। सामान्य उदाहरणहरू: वेफर बटरफ्लाइ भल्भ, वेफर चेक भल्भ।

बोल्टहरू: सामान्यतया स्टड बोल्टहरू वा बोल्टहरू, दुबै पाइप फ्ल्याङ्गहरूको बोल्ट प्वालहरू पार गर्न पर्याप्त लामो।

पाइप फ्ल्याङ्गहरू: पाइपको छेउ मानक फ्ल्याङ्गहरूसँग सुसज्जित हुनुपर्छ।

नट: कसको लागि प्रयोग गरिन्छ।

2. कार्य सिद्धान्त

दुई पाइपको फ्ल्याङ्गहरू बीच वेफर भल्भ राख्नुहोस्।

एउटा पाइप फ्ल्यान्जको बोल्ट प्वालहरू मार्फत लामो बोल्टहरू घुसाउनुहोस् → वेफर भल्भ बडीमा क्यालिब्रेसन प्वालहरू मार्फत → रिभर्स पाइप फ्ल्यान्जको बोल्ट प्वालहरू मार्फत।

दुबै छेउमा नटहरू बाँध्नुहोस्। जब नटहरू कडा हुन्छन्, दुई पाइप फ्ल्याङ्गहरू सँगै तानिन्छन्।

यो क्ल्याम्पिङ बलले फ्ल्याङ्गहरू बीचको भल्भलाई सील गर्दछ, ग्यास्केटहरू (वा भल्भको निर्मित लचिलो सिल) सील इन्टरफेस बनाउँछ।

3. मुख्य विशेषताहरू (फ्लाङ्ग्ड भल्भको तुलनामा)
