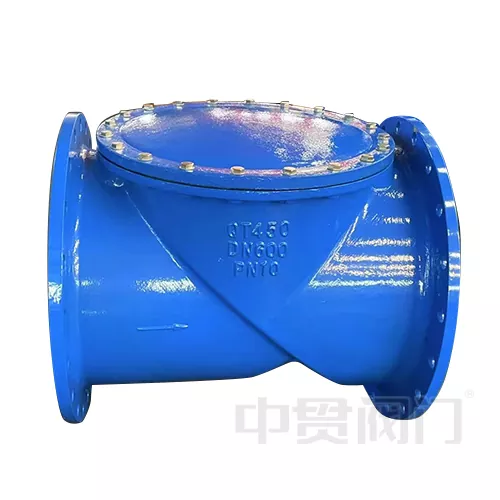

गैर-रिटर्न फ्ल्याप डिजाइन स्विङ चेक भल्भ

गैर-रिटर्न फ्ल्याप डिजाइन स्विङ चेक उच्च प्रवाह प्रणालीहरू (व्यास DN50-DN1200, दबाब PN16-PN40), पूर्ण-बोर प्रवाह च्यानल (प्रवाह गुणांक Cv: 0.2-0.5) को लागि सेल्फ-लुब्रिकेटिङ टिकाहरूले सुसज्जित, एब्रेसिभ मिडिया ह्यान्डल गर्न सक्ने, ठोस 5mm पार्टपुर्जाहरूका लागि उपयुक्त छ। -30 ℃ देखि 400 ℃। यो 316L स्टेनलेस स्टील, डुप्लेक्स स्टील मा उपलब्ध छ। वसन्त-रहित डिजाइनले मर्मत चक्रलाई 8 वर्ष भन्दा बढि विस्तार गर्दछ, र यसको कार्यसम्पादन परम्परागत लिफ्ट चेक भल्भको भन्दा धेरै छ। यो तेल पाइपलाइनहरू, पावर प्लान्ट संक्षेपण प्रणाली र रासायनिक संक्षारक मिडिया परिदृश्यहरूको लागि उपयुक्त छ

संरचनात्मक डिजाइन र कार्य सिद्धान्त

नन-रिटर्न फ्ल्याप डिजाइन स्विङ चेक भल्भ संरचनात्मक डिजाइन र कार्य सिद्धान्त मुख्यतया तीन भागमा विभाजन गर्न सकिन्छ। सुरुमा, टिल्टेड फ्ल्याप, नन-रिटर्न फ्ल्याप डिजाइन स्विङ चेक भल्भ स्टेनलेस स्टील वा डुप्लेक्स स्टिलको साथ, पाइप व्यासको 1/5~ 1/8 को मोटाइको साथ, र सतह कडा क्रोम प्लेटेड हुन सक्छ। यो शीर्ष काज पिन मार्फत भल्भ बडीमा जडान गरिएको छ, टिल्ट एन्गल र 5° मेडियम र प्रेसर सामान्यतया ~5° 1/8 को प्रयोग गरिन्छ। छिटो खोल्ने र बन्द गर्ने लक्ष्य हासिल गर्न।

अर्को यो कम प्रतिरोधी प्रवाह च्यानलमा प्रस्तुत गरिएको छ, किनभने यसमा फुल बोर डिजाइन (पूर्ण बोर) छ, प्रवाह प्रतिरोध गुणांक (Kv मान) परम्परागत लिफ्ट चेक भल्भको भन्दा 40% ~ 60% कम छ; साथै, फ्ल्याप खोल्ने कोण ७५°~८५° पुग्छ, टर्ब्युलेन्सको कारणले हुने दबाबको कमीलाई कम गर्दै, र ठूला प्रवाह परिदृश्यहरू (जस्तै DN1200 पानी पाइपलाइनहरू) को लागि उपयुक्त हुन्छ।

यसमा विभिन्न सिलिङ प्रणाली छ, नन-रिटर्न फ्ल्याप डिजाइन स्विङ चेक भल्भ सिट EPDM, NBR वा मेटल हार्ड सिलहरूबाट चयन गर्न सकिन्छ, र चुहावट स्तर API 598 कक्षा IV मापदण्ड पूरा गर्दछ; बन्द हुँदा, फ्ल्याप र सील सतह बीचको सम्पर्क समय ≤0.2 सेकेन्ड हो, जसले पानीको हथौडा प्रभावलाई प्रभावकारी रूपमा रोक्छ। जब माध्यम अगाडि बढ्छ, दबाबले भल्भ डिस्क खोल्न धकेल्छ; जब प्रवाह दर शून्यमा फर्कन्छ वा उल्टो प्रवाह हुन्छ, भल्भ डिस्क स्वचालित रूपमा बन्द हुन्छ यसको आफ्नै वजन र रिभर्स दबाव भिन्नताको कारण।

विशिष्ट आवेदन क्षेत्रहरू:

1. पानी बिरुवा

2. कच्चा तेल पाइपलाइनहरूको लागि पम्प आउटलेट ब्याकफ्लो रोकथाम;

3. थर्मल पावर प्लान्टहरूको लागि कन्डेनसेट रिकभरी प्रणाली;

4. ढल प्रशोधन प्लान्टहरूको लागि स्लज रिटर्न नियन्त्रण;

5. रासायनिक बिरुवाहरूमा संक्षारक मिडिया (जस्तै 50% सल्फ्यूरिक एसिड) को लागि अवरोध संरक्षण।
