NDT गैर-विनाशकारी परीक्षणको लागि छोटो छ। यसको नामले संकेत गरे जस्तै, यो एक ईन्जिनियरिङ् प्रविधि हो जुन परीक्षण वस्तु (जस्तै भल्भ, पाइप, वा वेल्ड) को आन्तरिक र सतह दोषहरू (जस्तै, दरार, पोरोसिटी, स्ल्याग समावेशहरू) लाई कमजोर वा भत्काउन बिना निरीक्षणको रूपमा सेवा गरिन्छ।
यसले भल्भलाई "CT स्क्यान" वा "अल्ट्रासाउन्ड" सँग तुलना गर्छ। जसरी डाक्टरले बिरामीको शल्यक्रिया नगरी आन्तरिक अंगको निदान गर्न सक्छन्। NDT ले भल्भको सामाग्री भित्रको गहिराइलाई नछोडिकनै त्रुटिहरू प्रमाणित गर्न सक्छ।
NDT किन महत्त्वपूर्ण छभल्भहरू?
भल्भ परीक्षणमा, शेल बल परीक्षण र सिट सिल परीक्षणले भल्भको कार्यहरू आवश्यक छ कि छैन भनी पुष्टि गर्दछ। NDT, अर्कोतर्फ, भल्भको "सामग्री स्वास्थ्य" लाई प्रमाणित गर्दछ। सानो आन्तरिक दरार वा पोरोसिटी भएको भल्भ बडी सामाग्री उच्च दबाव, उच्च तापक्रम, वा संक्षारक मिडियाको लामो समयसम्म सम्पर्कमा आएपछि अचानक फुट्ने जोखिममा हुन्छ, जसले गम्भीर दुर्घटना निम्त्याउँछ। फलस्वरूप, एनडीटी मुख्यतया कच्चा कास्टिङ, फोर्जिङ र समाप्त वेल्डहरू निरीक्षण गर्न प्रयोग गरिन्छ। यो भल्भ सुरक्षा र विश्वसनीयता ग्यारेन्टी को लागी अग्रणी सुरक्षा को रूप मा कार्य गर्दछ।

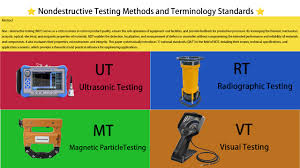

भल्भ उद्योगमा सबैभन्दा लोकप्रिय NDT विधिहरू
| विधिको नाम |
संक्षिप्त नाम |
कार्य सिद्धान्त |
मुख्य पत्ता लगाउन योग्य दोषहरू |
साझा भल्भ अनुप्रयोगहरू |
| रेडियोग्राफिक परीक्षण |
RT |
एक्स-रे वा गामा किरणहरू कम्पोनेन्टमा प्रवेश गर्छन् र फिल्ममा छवि रेकर्ड गर्छन्, जहाँ आन्तरिक दोषहरू घनत्वमा विरोधाभासको रूपमा प्रकट हुन्छन्। |
आन्तरिक दोषहरू: पोरोसिटी, स्ल्याग समावेश, संकुचन गुहा, दरार। |
भल्भ बडी कास्टिङका साथै भल्भ र पाइपिङमा वेल्डहरूको आन्तरिक अखण्डता जाँच गर्दै। |
| अल्ट्रासोनिक परीक्षण |
UT |
उच्च-फ्रिक्वेन्सी ध्वनि तरंगहरू प्रयोग गर्दछ जुन कम्पोनेन्टमा पठाइन्छ। पछाडि उछाल गर्ने तरंगहरूको विश्लेषण गरेर, कुनै पनि दोषहरूको स्थिति र आयामहरू विश्लेषण गर्न सकिन्छ। |
आन्तरिक दोषहरू: दरार, लेमिनेशन, फ्यूजनको कमी। RT भन्दा प्लानर दोषहरू (जस्तै दरारहरू) को लागी अधिक संवेदनशील। |
भित्ताको मोटाई र भल्भ बडीहरू र बोनेटहरूको आन्तरिक दरारहरू जाँच गर्दै, बाक्लो-पर्खाल भल्भहरूमा विशेष जोड दिएर। |
| चुम्बकीय कण परीक्षण |
MT |
कार्बन स्टील जस्ता लौह चुम्बकीय पदार्थहरूमा मात्र लागू हुन्छ। भाग चुम्बकीय छ, र त्रुटिहरूले चुम्बकीय कणहरूलाई आकर्षित गर्ने रिसाव क्षेत्र निम्त्याउँछ, दृश्य सङ्केत बनाउँछ। |
सतह र नजिक-सतह दोष: दरार, seams, ल्याप्स। |
भल्भको सतहको अवस्था निभाउने क्र्याक्स, ग्राइन्डिङ क्र्याक वा अन्य प्रक्रियाहरूका लागि अनुगमन गर्दै। |
| तरल प्रवेश परीक्षण |
PT |
कम्पोनेन्टको सतहमा अत्यधिक प्रवेश गर्ने तरल पदार्थ लगाइन्छ। केशिका कार्यले यसलाई सतह-जडित त्रुटिहरूमा झर्छ। नतिजाको रूपमा, एक विकासकर्ता घुसाउनको लागि प्रयोग गरिन्छ, दोष प्रकट गर्दै। |
सतह तोड्ने दोषहरू: दरारहरू, पिनहोलहरू, चिसो बन्दहरू। |
अस्टेनिटिक स्टेनलेस स्टीलको सतहको मूल्याङ्कन गर्दै (यसको गैर-फेरोमैग्नेटिक प्रकृतिको कारणले एमटीका लागि उपयुक्त छैन) साथै गैर-चुम्बकीय मिश्र धातु भल्भहरू। |
