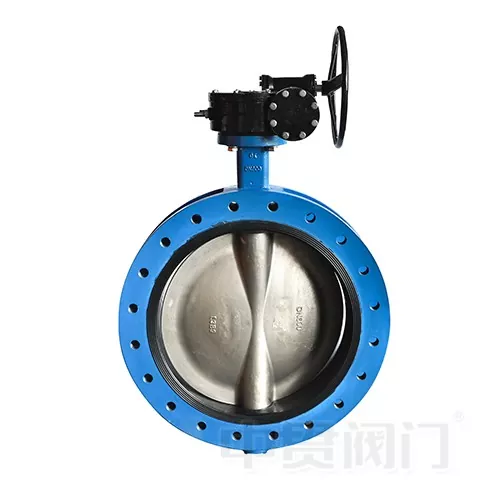

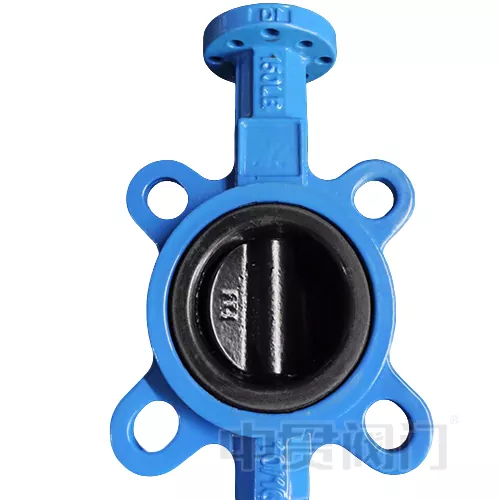

Halar लेपित डिस्क बटरफ्लाइ भल्भ

Halar लेपित डिस्क बटरफ्लाइ भल्भ चरम रासायनिक वातावरणको लागि ईन्जिनियर गरिएको छ, डिस्क सतहमा Halar (ECTFE) कोटिंग प्रयोग गरी उच्च जंग प्रतिरोध प्राप्त गर्न। सेवा तापमान दायरा -40 ℃ देखि 150 ℃ (विशिष्ट temp। अनुप्रयोगले सिट सामग्रीलाई पनि विचार गर्न आवश्यक छ) र 0.5-1.2mm को मोटाई।

HALAR कोटिंग को मुख्य कार्य

HALAR (ethylene-chlorotrifluoroethylene copolymer, ECTFE) एक उच्च-सम्पादन फ्लोरोपोलिमर हो जसले ०.५ ~ १.२ मिमीको मोटाईको साथ घना सुरक्षात्मक तह बनाउनको लागि इलेक्ट्रोस्टेटिक स्प्रे प्रक्रिया मार्फत बटरफ्लाइ प्लेटको सतहलाई समान रूपमा कभर गर्दछ। हलर लेपित डिस्क बटरफ्लाइ भल्भमा, यस कोटिंगको मुख्य कार्यहरू समावेश छन्:

1. रासायनिक जंग प्रतिरोध: यसले 98% सल्फ्यूरिक एसिड, 37% हाइड्रोक्लोरिक एसिड, बलियो क्षार (जस्तै 50% NaOH) र जैविक सॉल्भेन्टहरू (जस्तै एसीटोन, xylene) को सामना गर्न सक्छ र क्षरण दर 0.01mm/वर्ष भन्दा कम छ;

2. तापमान प्रतिरोध: दीर्घकालीन प्रयोग तापमान दायरा -40℃~150℃, 180℃ थर्मल झटका लागि छोटो अवधि प्रतिरोध;

3. कम पारगम्यता: आणविक संरचना बाक्लो छ, पुतली प्लेटको धातु सब्सट्रेटलाई मध्यम प्रवेशको कारण क्षरण हुनबाट रोक्छ;

4. पहिरन प्रतिरोध र एन्टी-स्टिकिङ: सतह घर्षण गुणांक 0.3 को रूपमा कम छ, जसले दानेदार मिडियाको आसंजन कम गर्छ र मर्मत चक्र विस्तार गर्दछ।

5. PTFE वा PP कोटिंग्सको तुलनामा, HALAR को मेकानिकल बल 50% भन्दा बढि बढेको छ, विशेष गरी बारम्बार खोल्ने र बन्द हुने अवस्थामा, जसले कोटिंगलाई फुट्न र खस्नबाट रोक्न सक्छ।

संरचनात्मक अनुकूलन:

HALAR कोटिंगको भौतिक गुणहरू अनुकूलन गर्न, हाम्रो Halar लेपित डिस्क बटरफ्लाइ भल्भले लक्षित डिजाइन अपनाउछ:

1. बटरफ्लाइ प्लेटको सटीक मेसिनिङ: आधार सामग्री 316L स्टेनलेस स्टील वा डुप्लेक्स स्टिलबाट बनेको छ, र सतहको खुरपना CNC टर्निङद्वारा ≤Ra3.2μm छ, कोटिंगको लागि एक समान आसंजन आधार प्रदान गर्दछ। कोटिंगको तनाव एकाग्रताबाट बच्नको लागि पुतली प्लेटको किनारा गोलाकार हुन्छ।

2. द्विदिशात्मक सील प्रणाली: EPDM वा FKM सफ्ट सील भल्भ सीटको साथ, यसले HALAR कोटिंगसँग "कठोर-लचिलो कम्पोजिट" सील इन्टरफेस बनाउँछ, ≤PN16 (ISO 5208 मानक अनुसार) को दबाबमा द्विदिशात्मक शून्य चुहावट हासिल गर्दै।

3. ISO5211 ड्राइभ अनुकूलन: भल्भ स्टेमको शीर्ष वर्ग शाफ्ट इन्टरफेस (ISO5211 F05-F10 मानक अनुसार) संग सुसज्जित छ, जुन सीधा वायवीय/विद्युत एक्चुएटर संग स्थापित गर्न सकिन्छ, र टर्क आउटपुट त्रुटि ≤5% छ।

लागू मिडिया र विशिष्ट परिदृश्यहरू

Halar लेपित डिस्क बटरफ्लाइ भल्भ निम्न मिडियाको लागि डिजाइन गरिएको छ:

1. बलियो एसिड/क्षार: जस्तै इलेक्ट्रोप्लेटिंग समाधान (क्रोमिक एसिड युक्त), क्लोरीन-क्षार प्रक्रियामा भिजेको क्लोरीन ग्यास, फस्फोरिक एसिड सांद्रता;

2. अर्गानिक सॉल्भेन्ट्स: पेट्रोकेमिकल मध्यवर्तीहरू जस्तै बेन्जिन, एस्टर, केटोन्स, आदि;

3. अक्सिडाइजिंग मिडिया: हाइड्रोजन पेरोक्साइड (एकाग्रता≤50%), सोडियम हाइपोक्लोराइट समाधान;

4. उच्च शुद्धता तरल पदार्थ: औषधि उद्योगमा CIP/SIP सफाई एजेन्ट, अल्ट्रा शुद्ध पानी वितरण।
