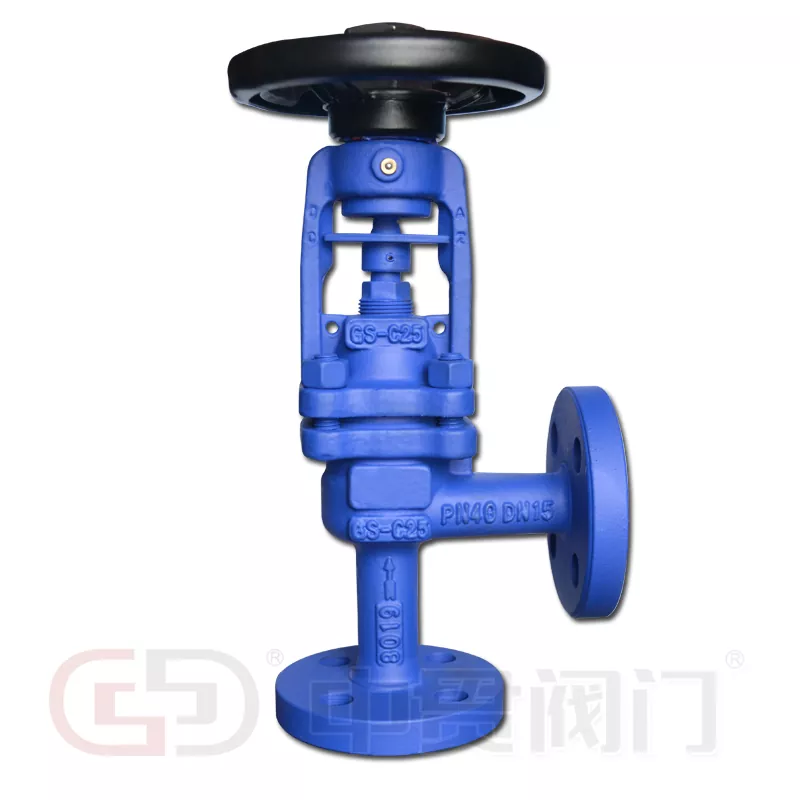

DIN मानक बेलो सिल गरिएको कोण ग्लोब भल्भ

Zhongguan आपूर्ति गर्दछDIN मानक बेलो सिल गरिएको कोण ग्लोब भल्भऔद्योगिक पाइपलाइन खरिदका लागि, स्टीम, थर्मल तेल, तातो पानी, प्रक्रिया ग्यासहरू, र अमोनिया प्रणालीहरूको लागि मेटालिक बेलो स्टेम सीलसँग 90° कोण-बडी संरचना संयोजन। भल्भ SS304, SS316, SS316L, SS310S, र Hastelloy C मा बेलो विकल्पहरू सहित कास्ट आइरन, डक्टाइल आइरन, कास्ट स्टिल, र स्टेनलेस स्टील लगायत शरीरका सामग्रीहरूमा उपलब्ध छ। निर्दिष्ट आकार दायरा DN15–DN400 हो, अधिकतम P4N10P4N तापमानको सूची र दबाबको साथ। ६०० डिग्री सेल्सियस

औद्योगिक पाइपिङका लागि कोण-ढाँचा डिजाइन

कोण-ढाँचा शरीर 90 ° मार्फत प्रवाह पुनर्निर्देशित, भल्भ संरचना मा दिशा परिवर्तन एकीकृत। यो व्यवस्थाले मिल्दो पाइपिंग लेआउटहरूमा छुट्टै कुहिनो हटाउन सक्छ, जडानहरूको संख्या घटाउन सक्छ, र सीमित स्थानहरूमा स्थापनालाई सरल बनाउन सक्छ।

• कम्प्याक्ट पाइपलाइन मार्ग:भल्भ स्थानमा प्रवाह-दिशा परिवर्तनहरू एकीकृत गर्दछ।
• प्रवाह नियमन:ग्लोब-भल्भ डिस्क र सीटले प्रक्रिया मिडियाको मार्गलाई नियन्त्रण गर्दछ।
• बन्द प्रदर्शन:सिट संरचनाले औद्योगिक तरल प्रणालीहरूमा अलगावलाई समर्थन गर्दछ।
• मर्मत पहुँच:बोनेट र स्टेम असेंबलीले आन्तरिक अपरेटिङ कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ।

मेटालिक बेलो सील संरचना

धातुको घण्टीले चलिरहेको स्टेमलाई घेर्छ र भल्भ सञ्चालनको क्रममा विस्तार वा संकुचन गर्दछ। यसले प्राथमिक स्टेम सिलको रूपमा परम्परागत प्याकिङमा निर्भरता कम गर्दै प्रक्रियाको माध्यम र बाह्य वातावरणको बीचमा अवरोध सिर्जना गर्छ।

बेलो र प्याकिंगको साथ दोहोरो सील

सील गर्ने व्यवस्थाले माध्यमिक PTFE वा ग्रेफाइट प्याकिङसँग धातुको घण्टीलाई जोड्छ।

• प्राथमिक सील:बेलोले वाल्व स्टेमको साथ प्रक्रिया-मध्यम चुहावटलाई सीमित गर्दछ।
• माध्यमिक सील:प्याकिङले एक अतिरिक्त बाधा प्रदान गर्दछ यदि बेलोले अखण्डता गुमाउँछ।
• सञ्चालन स्थिरता:माथिल्लो तापमान र दोहोर्याइएको भल्भ सञ्चालनमा पर्दा प्रणालीहरूमा उपयुक्त बेलो सामग्री र ध्वनि मेकानिकल डिजाइन समर्थन सेवा।

यो कन्फिगरेसन विशेष गरी स्टीम, थर्मल तेल, र प्रक्रिया ग्यास अनुप्रयोगहरूमा सान्दर्भिक छ जहाँ बाह्य चुहावट नियन्त्रण महत्त्वपूर्ण छ।

सामाग्री र प्राविधिक निर्दिष्टीकरण

विभिन्न अपरेटिङ सर्तहरूको लागि सामग्री चयन

• GG25 र GGG40:औद्योगिक पानी र उपयोगिता प्रणालीहरूको लागि तिनीहरूको लागू अपरेटिङ रेटिंगहरू भित्र कास्ट आइरन र डक्टाइल फलाम विकल्पहरू।
• 1.0619+N (GS-C25):औद्योगिक दबाव युक्त अनुप्रयोगहरूको लागि कास्ट स्टील।
• 1.4308 (CF8) र 1.4408 (CF8M):क्षरण प्रतिरोध आवश्यक सेवाहरूको लागि स्टेनलेस स्टील विकल्पहरू।
• SS316L र SS310S धम्की दिन्छ:विभिन्न रासायनिक र थर्मल वातावरण को लागी वैकल्पिक स्टेनलेस स्टील ग्रेड।
• Hastelloy C बजाउँछ:संक्षारक-मिडिया अनुप्रयोगहरूको मागको लागि मिश्र धातु विकल्प।
• स्टेलाइट हार्डफेसिंग:एप्लिकेसनहरूका लागि वैकल्पिक सिट र डिस्क सतह उपचार जुन लगाउनको लागि परिष्कृत प्रतिरोध आवश्यक पर्दछ।

मिडिया र औद्योगिक अनुप्रयोगहरू

DIN मानक बेलोज सिल गरिएको कोण ग्लोब भल्भ औद्योगिक प्रणालीहरूको लागि उपयुक्त छ जसलाई दिशात्मक प्रवाह परिवर्तनहरू, नियन्त्रित तरल मार्ग, र कम स्टेम चुहावट आवश्यक पर्दछ।

• स्टीम सिस्टम:औद्योगिक स्टीम वितरण र थर्मल प्रशोधन - यो पनि हेर्नुहोस्DIN मानक बेलो सिल गरिएको ग्लोब भल्भ.
• थर्मल तेल सर्किट:ताप-स्थानान्तरण प्रणाली उच्च तापक्रममा काम गर्ने - दDIN मानक ग्लोब भल्भएक सम्बन्धित सीधा ढाँचा विकल्प हो।
• पानी परिसंचरण:औद्योगिक सुविधाहरूमा तातो र चिसो पानी पाइपलाइनहरू।
• ग्यास पाइपलाइनहरू प्रक्रिया:ग्यास-ह्यान्डलिंग प्रणालीहरू जहाँ स्टेम सील एक प्रमुख डिजाइन विचार हो।
• अमोनिया बिरुवा:प्रक्रिया प्रणालीहरू उपयुक्त सामग्री अनुकूलता आवश्यक छ।
• ताप स्थापनाहरू:स्टीम वा थर्मल तरल पदार्थ प्रयोग गरेर औद्योगिक ताप-स्थानान्तरण नेटवर्कहरू।

एङ्गल-बॉडी कन्फिगरेसनले प्रवाह-दिशा परिवर्तनहरू र भल्भ सञ्चालनलाई एक असेंबलीमा संयोजन गर्दछ, यसलाई कम्प्याक्ट पाइपिङ लेआउटहरूमा उपयोगी बनाउँछ। सम्बन्धित पाइपलाइन घटकहरूको लागि, कृपया सन्दर्भ गर्नुहोस्DIN मानक जाँच भल्भ, दDIN मानक गेट भल्भ, रDIN मानक Y प्रकार स्ट्रेनर.

भल्भ चयनका लागि प्रमुख विनिर्देशहरू

DIN मानक बेलो सील गरिएको कोण ग्लोब भल्भ निम्न सञ्चालन र स्थापना प्यारामिटरहरू प्रयोग गरेर मूल्याङ्कन गर्न सकिन्छ:

1. मध्यम:स्टीम, थर्मल तेल, पानी, अमोनिया, वा प्रक्रिया ग्याँस।
2. सञ्चालन सर्तहरू:डिजाइन दबाव, सामान्य तापमान, र अधिकतम परिचालन तापमान।
3. पाइपलाइन आयाम:DN आकार, जडान प्रकार, र स्थापना ठाउँ।
4. सामाग्री आवश्यकताहरु:शरीर, बोनेट, बेलो, सीट, डिस्क, र प्याकिंग सामग्री।
5. वाल्व प्रकार्य:प्रवाह नियमन, अलगाव, वा दुवैको संयोजन।
6. लागू मानक:आवश्यक DIN मानक, जडान आयामहरू, र निरीक्षण आवश्यकताहरू।

Zhongguan निर्माण र प्राविधिक समर्थन

Zhejiang Zhongguan भल्भ निर्माण कं, लिमिटेडTianjin र Wenzhou मा उत्पादन आधारहरु संग, 19 वर्ष भन्दा बढी भल्भ उत्पादन र आपूर्ति मा केन्द्रित छ। टियांजिन आधार सन् २०१६ मा स्थापित भएको थियो, त्यसपछि २०१९ मा ओबेई, योङ्जिया, वेन्झाउमा झेजियाङ कम्पनीको स्थापना भयो।

यसको उत्पादन दायरा समावेश छपुतली भल्भहरू, बल वाल्व, गेट भल्भहरू, वाल्व जाँच गर्नुहोस्, खुट्टा भल्भहरू, स्ट्रेनरहरू, र नियन्त्रण भल्भहरू। उत्पादन उपकरणहरूमा भल्भ प्रेसर-परीक्षण मेसिनहरू, भल्भ-सिट स्थापना उपकरण, शाफ्ट-स्लिभ स्थापना उपकरण, र भल्भ-चिन्ह उपकरणहरू समावेश छन्।

प्राविधिक समर्थन अपरेटिङ तापमान र मध्यम प्रकार अनुसार भल्भ चयन समावेश गर्दछ। उत्पादन निरीक्षणहरूमा दबाब परीक्षण समावेश छ, र कम्पनीले यसको सेवा सर्तहरू अन्तर्गत पुष्टि गरिएको गुणस्तर-सम्बन्धित मुद्दाहरूको लागि निःशुल्क प्रतिस्थापनको साथ एक वर्षको वारेन्टी प्रदान गर्दछ। तपाईं हाम्रो समीक्षा पनि गर्न सक्नुहुन्छप्रमाणपत्रहरूरसहकारी मुद्दाहरू.

औद्योगिक स्टीम, थर्मल तेल, पानी, र ग्यास प्रणालीहरूको लागिDIN मानक कोण प्रकार बेलो सिल गरिएको ग्लोब भल्भएक कोण-ढाँचा शरीर, धातु बेलो स्टेम सील, र औद्योगिक पाइपलाइन अनुप्रयोगहरूको लागि बहु सामग्री विकल्पहरू संयोजन गर्दछ। पूर्ण अन्वेषण गर्नुहोस्DIN मानक औद्योगिक वाल्वसम्बन्धित पाइपलाइन घटकहरूको लागि दायरा।

FAQ

के भल्भ कुनै पनि अभिमुखीकरणमा स्थापना गर्न सकिन्छ?

स्थापना भल्भ शरीर मा संकेत प्रवाह दिशा पालन गर्नुपर्छ। कोण शरीरले इनलेट र आउटलेट पोर्टहरू परिभाषित गरेको छ, त्यसैले पाइपिङ लेआउटले इच्छित प्रवाह मार्गसँग मेल खानुपर्छ।

घण्टी लगाउने वा असफल हुने प्रारम्भिक संकेतहरू के हुन्?

स्टेम क्षेत्र वरिपरि बाहिरी चुहावट, अस्थिर डाउनस्ट्रीम दबाब, वा अपरेटिङ टर्कमा उल्लेखनीय परिवर्तनले बेलोको पहिरनलाई संकेत गर्न सक्छ। माध्यमिक प्याकिङले अस्थायी सील प्रदान गर्न सक्छ, तर बेलोहरू निरीक्षण गरी प्रतिस्थापन गर्नुपर्छ यदि क्षति पुष्टि हुन्छ।

के भल्भलाई एक्चुएटर जडान गर्न सकिन्छ?

भल्भ उपयुक्त म्यानुअल, वायमेटिक, वा बिजुली एक्चुएटरहरूको लागि माउन्टिंग इन्टरफेसको साथ आपूर्ति गर्न सकिन्छ। एक्चुएटर चयन टोक़ आवश्यकताहरू, स्ट्रोक, र विशेष भल्भ साइजको सञ्चालन अवस्थाहरूमा निर्भर गर्दछ।

फ्ल्यान्ज स्थापना गर्दा के जाँच गर्नुपर्छ?

फ्ल्यान्ज पङ्क्तिबद्धता, ग्यास्केट प्रकार, र बोल्ट कस्ने अनुक्रम जाँच गर्नुहोस्। असमान बोल्ट लोडले शरीरलाई विकृत गर्न वा चुहावट निम्त्याउन सक्छ, विशेष गरी ठूला DN साइज र उच्च दबाव मूल्याङ्कनहरूमा।

के प्रतिस्थापन बेलो र सिट कम्पोनेन्टहरू अलग-अलग उपलब्ध छन्?

मिल्दो भल्भ मोडेलहरूको लागि प्रतिस्थापन बेलो, सीट, डिस्क, र प्याकिङ कम्पोनेन्टहरू आपूर्ति गर्न सकिन्छ। सही भाग भल्भ साइज, दबाब मूल्याङ्कन, शरीर सामग्री, र मूल रूपमा तोकिएको सामग्रीमा निर्भर गर्दछ।हामीलाई सम्पर्क गर्नुहोस्प्रतिस्थापन उद्धरणको लागि मूल विनिर्देशको साथ।
